Em muitos casos, precisamos de um amplificador, que oferece maior poder do que o de 100W, que é considerado por muitos uma potência média alta. Então, se você quiser um lugar para preencher um pequeno teatro, um clube pequeno, o espaço aberto, mas também para uma utilização em casa, este circuito é que você precisa. Apresenta dificuldades na fabricação ou materiais. Terá que prestar atenção é a parte de engenharia da construção, a caixa, os dissipadores de calor, etc
Descrição:
O circuito de condução em torno dos transistores Q1-Q9, é um amplificador de um lucro alto, baixo consumo de energia, o estágio final é poder um amplificador de tensão. A entrada consiste de dois amplificadores de diferencial simétrica Q1 e Q5-2-6, impulsionado por uma fonte de energia cada Q3-4, fornecendo todos os transistores desta etapa com 0.7mA atual. As resistências encontradas no emissores dos transistores, estabilizar o ganho ea linearidade do palco. A corrente de polarização para o palco e o equilíbrio térmico, regulamentado através Q8 - TR1, a 200 mA. O Q12-15 protege os transistores de saída, fiscalizando tanto a corrente e tensão em R35-45, respectivamente, e ignorar o banco de dados atual, se ultrapassado um determinado limite. Os diodos D4-6 proteger contra a corrente inversa Q10-11. A estabilização da freqüência de operação do amplificador é conseguido através de uma capacidade de compensação como o C6, 11,12 e as malhas RC R31/C10 e R46/C15. Os transistores estão em uma linha pontilhada deve ser colocado sobre os principais comum dissipador de calor . para obter as informações necessárias a partir do dissipador de calor térmico transistor amplificador ischyos.O pode ser facilmente combinada com o circuito de ponte , ganhando uma força nada desprezível, e o circuito de proteção.Em qualquer caso, o direito de utilizar dissipadores de calor são grandes o suficiente, assistida por um ventilador (fan), de modo que a dissipação de calor (especialmente se o amplificador funciona por algum tempo e na potência alta), é satisfatório.Ele pode ser usado eo circuito de proteção DC e arranque suave
Para muitas aplicações não há substituto para a pura energia de baixa eficiência falantes, sistemas de som ao ar livre, ou talvez você gosta do sabor da gama dinâmica de um amplificador de alta potência. Seja qual for sua exigência, este módulo de potência Super deve caber a conta.
Como funciona:
O amplificador pode ser dividido em três partes separadas. Estes são: o estágio de entrada, que consiste em Q1-Q9, um alto ganho, driver de baixa potência, o poder de saída ou estágio bruxa só tem um ganho de tensão de ganho de poder de quatro, mas enorme, e fonte de alimentação. O estágio de entrada é uma rede complementar-diferencial, each''side''with sua própria fonte atual. Cada transistor nesta fase é executado em um coletor de groselha de cerca de 0.7mA. Resistores de emissor são empregadas para estabilizar o ganho e melhorar a linearidade. A saída de Q1-Q5 Q7 e Q9 drives. Estes últimos são praticamente duas fontes de corrente constante correr cerca de coletor 7mA atual. Com uma entrada de sinal são moduladas these''current''sources fora de fase - o coletor de corrente de um diminui enquanto os outros aumentos.Essa configuração fornece completamente uma quantidade de ganho. Entre as bases dos dois transistores é Q8, o transistor de sensoriamento polarização térmica. A tensão através Q8 pode ser ajustado por TR1, definindo assim o viés de corrente de repouso para a fase de saída. O estágio de saída, Q10-Q11, Q13-Q14 e Q16-17, tem um ganho de cerca de cinco anos, estabelecido pelo R44 e R28 R29 mais. Diodos D4 e D6 evitar polarização reversa de Q10 e Q11 (caso contrário, a saída seria limitada). Proteção dos transistores de saída é fornecida por Q12 e Q15 que monitoram a corrente e a voltagem nos transistores de saída e ignorar a actual base se o limite for ultrapassado. Estabilização de freqüência fornecida por condensadores C6, C11, C12 e as redes RC R31/C10 mais R46/C15. Resposta de freqüência do amplificador é definida por C1 e C7 (limite inferior), C6 define o limite superior de freqüência. Se você quiser usar o DC Proteção e Equilíbrio / Bridge circuitos.
Todos os transistores estão dentro da linha interrompida são colocados em um canto de alumínio e HE parafusado em um dissipador de calor adequado. Os transistores Q7, Q10, Q11, Q8, Q9, Q13, Q14, Q16 e Q17 colocado neste canto de alumínio, com isolamento adequado deste. [ETI 4 / 80]
Lista de componentes
| No dia 19-R1 = 1K ohm 5W | R34-35 = 0,1 ohm 5W | C14-17 = 100uF 100V |
| R2 = 4.7K no 3- ohm | R36-43 = 39 ohm | C15 = 100nF poliéster 250V |
| R4-5 sobre o = 22 ohm | R37-42 = 5,6 K ohm 1W | Q1-2-3 = BC547 |
| Quatorze-R6 = 10K ohm | R38 = 220-41 ohm 5W | Q4-5-6 = BC557 |
| Na = 8-R7 1K ohm | R39-40 = 0,1 ohm 5W | Q7-11-12 = BD140 ou BC640 |
| R9-23 *= 10K ohm | R44-45 = 0,1 ohm 5W | Q8 = BC549 |
| R10 = 10 ohm * Veja Circuit SCH. | R46 = 07/04 ohm 2W | Q9-10-15 = BD139 ou BC639 |
| Treze-R11 = 2.2K ohm | R47 = cem ohm | Q13-no dia 14 = MJ15004 |
| R12 = 22K ohm | C1 = .22 25V | Q16 dezessete = MJ15003 |
| Dezesseis R15 = 22 ohm | C2-6 = 330PF cerâmica | TR1 = 2K2 Trimmer |
| O 18-R17 = 4.7K ohm | C3-8 = 100uF 100V | Na segunda-F1 rápido Fusível = 5A |
| R20-25 = 390 ohm | C4-9 = 100nF 250V | Na D1-3 = 5.1V 0.5W Zener |
| R21 = 68K ohm | C5 = 100nF 100V de poliéster | D2 = Zener 62V/5W ou 47v e 15V em série |
| R22 = 4.7K ohm | C7 = 100uF 25V | D4-5 = 1N4004 |
| R24-26-33 = 220 ohm | C10 = 1.5nF 100V de poliéster | L1 = dez voltas 1mm de diâmetro 15 milímetros de diâmetro do tubo |
| R27-32 = 100 ohm 1W | C11-12 = 1.5nF 100V de poliéster | |
| R28, 29,30,31 = cem ohm | C13-16 = 100nF poliéster 250V | * Use R23 = 6k8 para 4 alto-falantes ohm |
Especificação
Potencia de saida: 200W rms / 8 ohms
310W rms / 4 ohms
800W rms / 8 ohms ( modo bridge )
Resposta frequência: 20Hz-20KHz +/- 0.5db
Sensibilidade de entrada: 1V para 200W/300W
Zumbido e ruido: -105db
THD: <0,1%
Fator de amortecimento: 65
Diagrama da fonte de alimentação
Saida da fonte de alimetação: [+ V1] = 68 V DC [V1] =- 68V DC
Lista de componentes da fonte de alimentação
Com Prodection e Ponte circuit (arranque suave)
| |||||||||||||||||

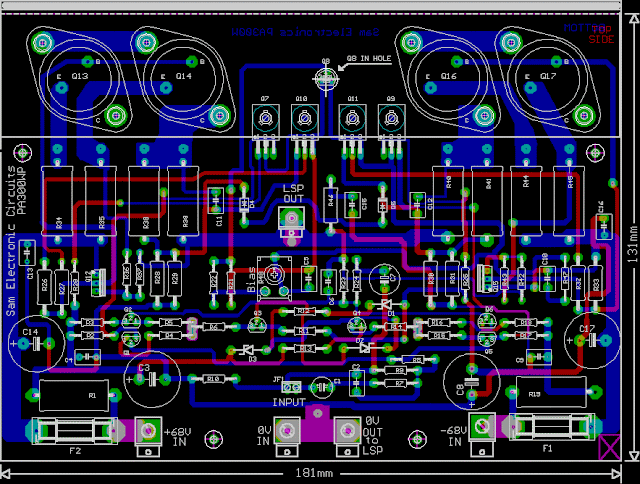

Ao imprimir, especificar a medida 181mm X 131mm
fonte: otenet
